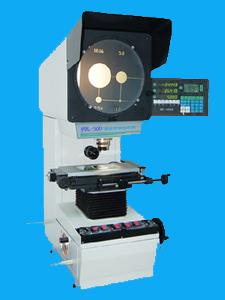

【FDL-L300光学投影仪用途】
光学投影仪是光、机、电一体化的精密高效测量仪器,能用光学高效率地检测各种形状复杂工件的投影轮廓和表面形状。例如:样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。光学投影仪广泛地应用于机械制造业、仪器仪表和钟表行业等有关厂矿的计量室和车间。
光学投影仪光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓轮廓投影仪误差小于0.08%;坐标测量示值误差可达(4+L/75)μm,L为被测长度(单位:mm)。
*********************************************************************************************************************************
【特点】
◆ 光学投影仪工作台运动长度和光学投影屏旋转角度可数字显示,二次元测量组合
◆ 非球面聚光学镜照明系统,让投影仪投影屏视场明亮匀称,减少测量误差,精度更有保证
◆ 轴流风机双向散热,拥有超强散热能力
◆ 采用进口欧司朗长寿命卤钨灯,满足长时间光学使用的需求
◆ 光学投影仪配备DC-3000多功能数据处理器
*********************************************************************************************************************************
【技术参数】
◆ 光学投影屏
-> 投影屏尺寸:Φ300mm -> 投影屏旋转范围:0°~360°
-> 旋转角度显示当量:1′ -> 旋转角度准确度:4′
◆ 投影仪工作台
-> 工作台尺寸:350mm×165mm
-> X坐标行程:150mm Y坐标行程:50mm Z坐标(调焦)行程:80mm
-> X、Y分辨率:0.001mm
◆ 光学投影仪物镜
-> 物镜放大倍数:10× 物方视场(mm):Φ30 物方工作距离(mm):75
-> 物镜放大倍数:20× 物方视场(mm):Φ15 物方工作距离(mm):69
-> 物镜放大倍数:50× 物方视场(mm):Φ6 物方工作距离(mm):26
-> 物镜放大倍数:100× 物方视场(mm):Φ3 物方工作距离(mm):26
◆ 仪器准确度:(4+L/75)μm,L为测量长度,单位:mm
◆ 工作台承重:15kg
◆ 照明光源:透射照明24V/150W卤钨灯 反射照明24V/150W卤钨灯
◆ 仪器使用环境:室温20℃±5℃,相对湿度不应超过60%
◆ 外形尺寸(mm):480X780X1250 |
|
|
|
