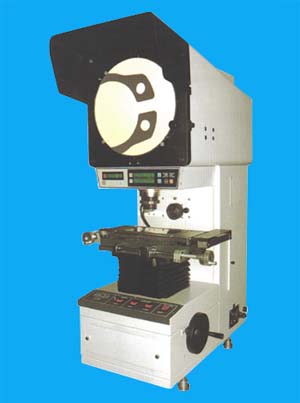

【JT12A-A φ300测量投影仪简介】
◆ 投影屏成像为正像，符合测量习惯
◆ 高低两档不同的透视照明，适应不同工件的测量要求
◆ 非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证
◆ 采用进口飞利浦长寿命卤钨灯，满足长时间使用的需求；
◆ 轴流风机双向散热，提供超强散热能力
◆ JT12A-A带有内置电箱及RS232端口，可配备功能强大的二坐标测量软件
◆ JT12A-B带有DS-401SM多功能数显表及微型打印机
*********************************************************************************************************************************
【产品用途】
本仪器是光、机、电、算一体化的精密测量仪器，广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间，能高效地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。
*********************************************************************************************************************************
【技术参数】
◆ 投影屏
-> 投影屏尺寸：φ300mm -> 投影屏旋转范围：0°～360°
-> 旋转角度显示当量：1′ -> 旋转角度准确度：6′
◆ 工作台
-> 工作台尺寸：340mm×152mm -> X坐标行程：0～150（mm），显示当量0.001（mm）
-> Y坐标行程：0～50（mm），显示当量0.001（mm） -> Z坐标行程：0～80（mm）（调焦行程）
-> 仪器准确度：（4+L/75）μm，式中L为测量长度，单位：mm -> 工作台承重：4kg
◆ 照明光源
透射照明12V/100W卤钨灯 反射照明24V/150W卤钨灯
◆ 物镜
-> 物镜放大倍数：10× 物方视场（mm）：φ30 物镜工作距离（mm）：75
-> 物镜放大倍数：20× 物方视场（mm）：φ15 物镜工作距离（mm）：69.6
-> 物镜放大倍数：50× 物方视场（mm）：φ6 物镜工作距离（mm）：27
-> 物镜放大倍数：100× 物方视场（mm）：φ3 物镜工作距离（mm）：26
-> 放大倍率误差：0.08％
◆ 仪器使用环境：室温20℃±5℃，相对湿度不应超过60%
◆ 外形尺寸：480X780X1150（mm）
◆ 主机重量：135kg
◆ 电源说明：仪器额定电压为220V/110V，频率50HZ/60HZ，额定功率440W
*********************************************************************************************************************************
【二坐标测量软件功能】
◆ 采集功能：采集点、线、圆和圆弧
◆ 构建功能：采集的点构造直线、圆和圆弧
◆ 组合计算功能
-> “点与点”组合计算两点距及中点坐标 -> “点与线”组合计、算点线距
-> “线与线求交”组合计算交点坐标及夹角 -> “线与线求中”、组合计算两直线的中线信息
-> “圆与圆”组合计算交点、圆心距信息 -> “圆与直线”组合计算交点、圆心到直线信息
◆ 形位公差处理功能
-> 直线度测量 -> 同轴度测量
-> 对称度测量 -> 位置测量
-> 圆和圆弧的圆度测量
◆ 坐标系变换
-> 直角坐标系和极坐标系的坐标变换 -> 建立新坐标和摆正坐标
◆ 数据输出：可输出到AUTOCAD、EXCEL、WORD中进行进 一步的数据处理
◆ （附件包括标配件和选购件，具体内容详见装箱清单） |
| |
|
|
