【一、HXJ-HV维氏硬度计测量软件用途】
适用于钢铁生产、船舶制造、汽车制造、飞机制造、高压容器，电利器件、轴承、标准件、五金纺织配件和仪器仪表配件等各种与金属材料制品有关的生产企业。 利用该软件提供的分析结果，可使企业质量控制更具有科学依据，提高企业管理水平和对外形像，是企业从事科技新产品开发，产品质量监控的有效工具。该软件亦可作为与金属材料有关的科研单位、制造工厂、大专院校等部门从事理论教学、实验分析和基础科学研究的有效工具。
【二、维氏硬度计测量软件功能】
计算机测量图象分析，硬度软件精确修正和梯度图示。也可目镜测量。输出测量数据、图象、金相图形、及硬度梯度图、可打印或保存。测量软件简介：该套维氏硬度计软件是由电脑微机测量系统与维氏硬度计相结合的硬度测试试验设备。应用最新的柔性试验技术、集先进的全数字综合试验技术、CCD光学成像非接触测量技术与计算机图像处理技术有机地结合在一起，功能强大、操作灵活，并能自动转换成其它硬度值以及转换成曲面硬度值。该套维氏硬度计软件测量系统（CCD图像测量装置）可配各种型号维氏硬度计（1Kg、5Kg、10Kg显微硬度计/维氏硬度计）。
技术性能：
1、采用高分辨率图像采集装置将压痕清晰地显示在电脑屏幕上；
2、图像清晰度：≥700线；
3、支持PAL线NTSC彩色/黑白两种视频输入；
4、通过软件对信号的转换，测量出试验压痕的硬度值；
5、可以对显微维氏、克努普、渗碳层、氮化层等进行试验；
6、硬度值可以进行多种硬度标尺的自动转换；
7、对压痕图像可以进行对比度、光亮度等的调节；
8、对压痕进行自动框显测量,并显示深度强度；
9、对于光洁度不好的试样所得的压痕可以进行边缘检测操作；
10、压痕通过软件进行1000倍以上的放大，以便更好的测量出试验值和减少人为误差；
11、通过电脑显示屏观察测量，直观、方便、舒适，大大降低测试者眼睛视觉疲劳；
12、对图像文件和数据文件可以分别作打开、存储、打印、修改等处理；
13、能随时查看数据文件和图像文件，数据文件采用表格和曲线的形式打印；
14、根据需要可以选择高倍（40X）或低倍物镜（10X）；
15、支持WIN9X、WIN2000、WINXP等操作系统；
16、可配置于HV-1000、HV-1000Z、HX-1000、HX-1000HXJ、HVS-1000、HVD-1000、DHV-1000、HVD-1000、HX-1000TM/LCD、HV-5、HVS-5、HV-10、HVS-10等各种显微硬度计/维氏硬度计。
【三、操作说明】

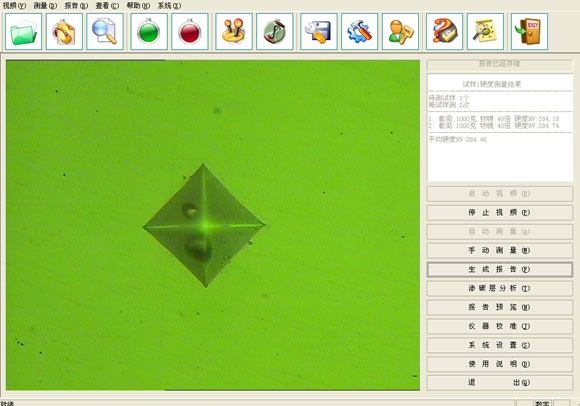

该界面主要由二部分组成：左部为图形显示区及手动选择工作区，该部分显示所摄取的压痕，以及手动采集时用于点取。右部分为操作按钮，从上至下分别为：启动视频（B）、停止视频（P）、自动测量（A）、手动测量（M）、生成报告（F）、渗碳层分析（T）、报告预览（N）、仪器校准（J）、系统设置（S）、使用说明（D）、退出（Q）。
1、启动视频：开启CCD摄像功能，动态显示图像；
2、停止视频：关闭CCD摄像功能；
3、自动测量：用鼠标点击自动框选（取点）棱形压痕，自动完成测试；
4、手动测量：用鼠标点击手动框选（取点）棱形压痕，手动完成测试；
5、生成报告：自动生成“硬度试验报告”，包含客户信息、测试产品技术资料、硬度测试条件、硬度压痕图像、硬度值结果、硬度平均值、各种硬度标尺之间对应换算硬度值；
6、渗碳层分析：自动生成“硬度阶梯试验度报告”，试验报告以硬度压痕图像和硬度直方图的方式表达测试硬度压痕图像的完整性，硬度阶梯图反映整个测量过程的曲线变化；
7、报告预览：以网页方式显示整个“硬度试验报告”；
8、仪器校准：方便用户快速利用标准显微硬度块对测量软件进行硬度值校准；
9、系统设置：可设置PAL线NTSC彩色/黑白两种视频输入、对压痕图像可以进行对比度、光亮度等的调节；
10、使用说明：方便您了解本测量软件系统的操作方法与注意项目；
11、退出：按此键退本测量软件系统。 |
| |
|
|
