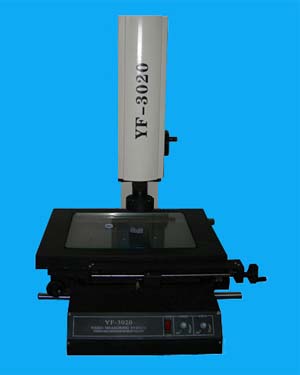

【YF-3020高精密二次元影像测量仪用途】
仪器适用于以二坐标测量为目的的一切应用领域，机械、电子、仪表、塑胶等行业广泛使用。影像测量仪采用新颖的外观设计,铸铸基座，外观线条结构理想大方，高性能的影像二次元测量操作系统,适用于机械、电子、航空航天、模具、弹簧、齿轮、接线端子、电路板接点、五金塑胶、磁性材料、电子线路、塑料件、元件、手表、小五金冲压业、矿石业、及其它精密小五金行业。
*********************************************************************************************************************************
【高精密二次元影像测量仪特点】
◆ 仪器采用日本原装1/3”彩色CCD摄像机、变焦物镜与十字线发生器作为测量瞄准系统
◆ 由二座标工作台、光栅尺与DC-3000数显箱组成数字测量及数据处理系统
◆ 仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用
◆ 仪器备有RS232界面，与电脑连接后，采用专门测量软件可对测绘图形进行处理及输出
*********************************************************************************************************************************
【高精密二次元影像测量仪功能】
◆ 多点测量点、线、圆、孤、椭圆、矩形，提高测量精度
◆ 组合测量、中心点构造、交点构造，线构造、圆构造、角度构造
◆ 座标平移和座标摆正，提高测量效率
◆ 巨集指令，同一种工件批量测量更加方便快捷，提高测量效率
◆ 测量数据直接输入到AutoCAD中，成为完整的工程图
◆ 测量数据可输入到Excel或Word中，进行统计分析，可割出简单的Xbar-S管制图，求出Ca，等各种参数
◆ 多种语言界面切换
◆ 记录用户程序、编辑指令、教导执行
*********************************************************************************************************************************
【测量与瞄准系统】
◆ 摄影机：彩色1/2"CCD摄影机 变焦物镜倍率：0.7～4.5X
◆ 视频总倍率：18～120X 物方视场：7～1.1mm
◆ 运动行程 (mm)：300×200 工作距离：92mm
◆ Z轴升降：150mm
◆ 数显分辨率：1um X、Y坐标测量示值误差≤（3+L/200)um
◆ 工作台
-> 金属台尺寸(mm)：500×330
-> 玻璃台尺寸(mm)：350×280
◆ 仪器重量(kg)：140
◆ 外型尺寸：长×宽×高(mm)=670×660×950
◆ 照明：表面光源与透射光源均用LED，亮度可调；电源：220V(AC)，50HZ，30W
◆ 影像测量仪测量软件：标配自动测量软件，可自动寻边、去毛刺，可测点、线、圆、圆心距、角度、摆正等 |
| |
|
|
