【测量投影仪物镜-简介】
投影仪物镜广泛应用于工业测量投影仪上面。
*********************************************************************************************************************************
【投影仪物镜-工作原理】
被测工件Y置于数字式投影仪工作台上，在透射或反射照明下，被测工件由物镜0放大实像Y′(倒像)并经光镜M1与M2反射于投影屏P的磨沙面上。工件通过物镜放大成像于投影屏上，利用工作台上的数位测量系统（电子尺和DC-3000数据处理器或QC200数据处理器组成）对投影屏上的工件轮廓进行座标测量；也可利用投影屏旋转角度数显系统对工件轮廓的角度进行测量。
*********************************************************************************************************************************
【投影仪物镜-分类】
正像投影仪物镜、反像投影仪物镜、卧式投影仪物镜
*********************************************************************************************************************************
【投影仪物镜-放大倍率分类】

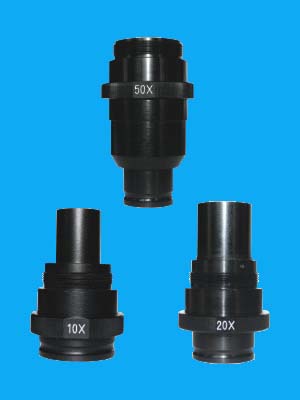

5X、10X、20X、50X、100X，测量投影仪间的物镜可任意互换，物镜放大倍率误差≤0.08%。
*********************************************************************************************************************************
深圳市恒信杰科技有限公司长期供应以上投影仪物镜 |
| |
|
|
