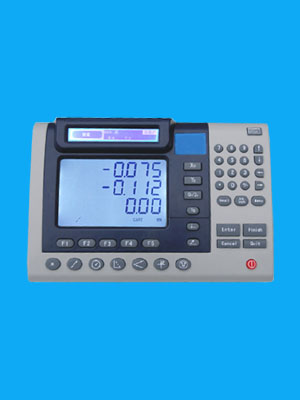

【HXJ-100数显箱-用途】
HXJ-100数显箱是一个适用于数字化光栅测量及视频测量的多功能数显处理系统，广泛用于投影机、工具显微镜、CCD测量仪等测量仪器。特别是与投影机结合使用，可完成精密的几何工件的测量。工件测量包括摆正工件，建立坐标系原点，通过采集样点测量工件等等。
【HXJ-100数显箱-特点】
◆ 采用点阵液晶显示屏显示操作信息，段码液晶显示数据信息，操作方便，一目了然，便于用户掌握学习使用；
◆ 支持三种语言：简体中文、English、繁体中文；
◆ 光栅尺的采样电路的计数精度达到24位，计数频率达1MHZ，相当于1μm分 辨率时计数速度达5米/秒；
◆ 电源抗干扰能力和信号抗干扰能力达到2500V以上；
◆ 输入电压在AC100V-240V范围之内，都能正常工作；
◆ 体积小、重量轻，外形尺寸287mm×196mm×83.4mm，重量约1.5kg。
【HXJ-100数显箱-主要功能】
◆ 点、线、圆、角度、距离、矩形和螺纹等图形元素的测量、预置和构造功能，其采样点可达到50个；
◆ 坐标的摆正和坐标的平移，方便用户摆正工件测量，减少调整时间；
◆ 清除功能，可以清除列表、清除摆正、清除所有；
◆ 反向计数功能，根据用户的需要使用；
◆ 折半功能，可以快速确定现时某显示值的1/2值，也可确定区段的中点；
◆ 权限功能，用户需要密码才可具有所有操作项的权限；
◆ 呼出功能，通过输入ID号将已存储永久图形元素从图形列表里调出来使用；
◆ 按脚踏开关或使用英国进口高精度红宝石探针，采点方便快捷准确；
◆ 打印功能，可以打印图形元素和三轴的显示值；
◆ RS232输出功能，将当前光栅尺的显示值送到电脑上；
◆ USB输出功能，通过USB通讯将数据送到电脑上；
◆ 用户程序，用户可录制测量工件的操作步骤并运行，且能循环运行，批量测量同一种工件更加方便快捷；
◆ 多种显示方式，可分别显示极座标和直角座标，并能同时显示毫米与英寸的 测量值，且能切换其主次；
◆ 对光栅尺可进行线性补偿或区段补偿；
◆ Z轴可接光栅尺或旋转编码器；
◆ 存储100个永久图形元素。
【HXJ-100数显箱-技术参数】
◆ 重量：1.5Kg
◆ 光栅尺接口：DB-9型母型接口
◆ 尺寸：196mm x 287mm x 83.4mm
◆ 光栅尺信号：两路相差90°、相位角的TTL方波或交流正弦波，驱动能力大于10mA
◆ 输入电源范围：AC100V～240V
◆ 最大功耗：15W
◆ 光栅尺分辨率：可设置（分辨率有0.1μm、0.2μm、0.5μm、1μm、2μm、5μm等几种）
◆ 工作温度：0℃～40℃
◆ 存储温度：-10℃～60℃
◆ RS232：DB-9型母型接口<-5V(‘1’), >+5V(‘0’)
◆ 相对湿度：<90%
◆ 脚踏开关界面：短路接触式
◆ 坐标数：3轴
◆ 微型打印机：（可选配件）
◆ 操作键盘：密封硅胶式轻触键盘 |
| |
|
|
