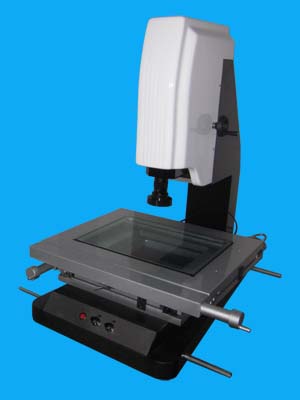

【VMS-4030手动二次元影像测量仪-介绍】
仪器用途:影像测量仪适用于以二座标为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。
【VMS-4030手动二次元影像测量仪-特点】
1、变焦物镜与十字线发生器作为测量瞄准系统；
2、影像测量仪具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；高分辨率9段定倍物镜，改变倍率不需重新选取比例尺；
3、影像测量仪备用R232界面，与电脑连接后，采用专门测量软件可对测绘图形进行处理及输出。
【VMS-4030手动二次元影像测量仪-功能】
一、标准功能：
1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库；
2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比；
3、图形可输入到AutoCAD成为工程图；
4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别；
5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比；
6、可以在鸟瞰的全图中进行标注尺寸；
7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差；
8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差；
9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置；
10、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置；
11、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式；
12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）；
13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似；
14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。
二、详细参数：
1、型号：VMS-4030手动
2、主机体尺寸：970*670*940mm
3、金属台尺寸：600*400mm
4、玻璃台尺寸：450*350mm
5、实际工作行程：400*300*180mm
6、主机体重量：250KG
7、机台底坐：00级花岗石
8、线性精度：（3+L/75）μm L为被测物体的长度 单位为mm
9、表面照明：LED环形超亮冷光源（亮度可调）
10、轮廓照明：LED超亮圆形灯（亮度可调）
11、计算测量功能：REICA 2.5D精密测量系统软件
12、解析力：0.001mm
13、重复精度：0.002mm
14、CCD：1/3彩色CCD
15、目镜：0．5X
16、物镜：0．7X～4.5X、放大倍数20X～120X
17、电源供应器：AC90～264V 50/60Hz
18、载重：30KG
19、操作方式：手摇（微调及快速移动）
【VMS-4030手动二次元影像测量仪-标准配置】
影像仪主机1台、2.5D测量软件(含软件锁）1套、视频线（己接主体上）1根、数据线1组、数据采集卡1张、视频采集卡1张、校正玻璃片1块、使用手册1本。 |
| |
|
|
