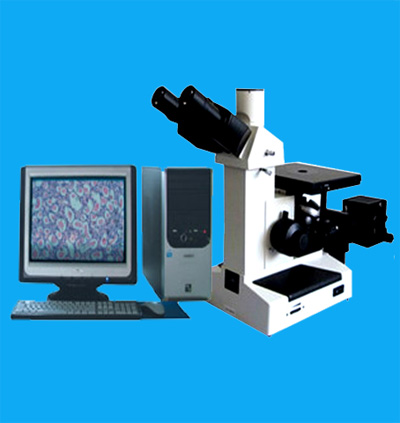

【4XC-TV金相显微镜-简介】
4XC-TV金相显微镜用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研和教学领域的得力助手。
越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域的新技术。
系统接入的高清晰度的CCD摄像系统（或数码摄影系统），由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。
系统配置的专业定量金相图像分析系统，对金相图谱进行进行实时研究分析，如晶粒度测量评级；非金属夹杂物测量评级；珠光体、铁素体含量的测量评级；球墨铸铁石墨球化率测量评级；脱碳层、渗碳层测量，表面涂层厚度测量等的分析、统计及输出图文报告。
【4XC-TV金相显微镜-系统配置】
◆ 金相显微镜：三目倒置金相显微镜4XC
◆ 图像适配镜：MCL-V
◆ 图像传感摄像机：IKOWAN（彩色）（韩国产 彩色1/3″ CCD480线 0.2Lux 逆光补偿）
◆ 图像处理系统：SDK-2000图像捕捉卡（高分辨率图像实时采集卡 二次开发软件包）
◆ 图像分析系统：专业定量金相分析系统（SRMAS软件）
【4XC-TV金相显微镜-配置产品的技术资料】
一、倒置金相显微镜4XC
◆ 结构：倒置式 三目镜筒 倾角30 ° 瞳距和屈光度可调 4物镜转换器
◆ 总放大倍率：显微镜100～1000× 图像200～2000×
◆ 分划目镜：10×平场可变焦 格值0.1mm
◆ 测微尺：格值0.01mm/1 mm
◆ 双层机械载物台：200×152mm 移动范围15×15mm
◆ 调焦机构：同轴粗微动 限位保护 升降范围30 mm 微调0.002 mm
◆ 照明系统：亮度可调 卤素灯20W/6V带滤色片
◆ 物、目镜及系统放大倍率 （可以选配其他倍率）
◆ 平场消色差物镜 PL
-> 放大倍率：10×、25×、40×、100×
-> 数值孔径：0.25、0.40、0.65、1.25
-> 系统：（10×、25×、40×）为干、100×为湿
-> 视场直径：1.80mm、0.72mm、0.45mm、0.17mm
-> 工作距离：8.90mm、0.76mm、0.69mm、0.44mm
◆ 目镜PL10×
-> 总放大倍率：100×、250×、400×、1000×
◆ 图像系统：
-> 物方视场(mm)：0.9×0.7、0.36×0.27、0.23×0.17、0.09×0.07
-> 放大倍率：200×、500×、800×、2000×
【4XC-TV金相显微镜-仪器标准配套件】
⑴仪器主体 ⑵光源组 ⑶目镜筒 ⑷三目接口 ⑸平场物镜PL10×,PL25×,PL40×,PL100×油 ⑹平场目镜10× ⑺分划目镜10× ⑻测微尺0.01/1 mm ⑼滤色片：黄，绿，蓝 ⑽合成浸油 ⑾载物片Φ10 mm,Φ20 mm ⑿弹性夹 ⒀防尘罩 ⒁备用灯泡20W/6V ⒂备用保险丝0.5A
二、图像传感摄像机
◆ IKOWAN
◆ 视频信号制式：PAL
◆ 图像传感器：1/3英寸行传送彩色CCD
◆ 扫描系统：2 : 1隔行扫描系统
◆ 有效像素数量：752（水平）×582（垂直）
◆ 白平衡：自动/自动追踪
◆ 最低照度：0.72 Lux （F 0.8）
◆ 信噪比：优于48dB
◆ 视频输出：1.0Vp-p 75Ω Video OUT
◆ 镜头接口：标准C接口
◆ BLC：BLC（背光补偿）/OFF（关）
◆ 自动增益控制：+20db
◆ 电源：12VDC/24VAC
◆ 产地：韩国
三、图像处理系统
彩色/黑白图像捕捉卡，能实时传送数字视频信号到显示存储器或系统存储器。输入的彩色视频信号经数字解码器、模/数转换器、比例缩放、裁剪、色空变换等处理，通过PCI总线到VGA卡实时显示或传到计算机内存实时储存。数据的传送过程是由图像卡控制的，无需CPU参与，瞬间传输速度可达132MB/S。系统具有如下特点：
◆ 输入方式：软件选择及切换：二路CVBS输入
◆ 图像采集分辨率：640×480×24bit（PAL）
◆ 灵活采集图像：支持单场（奇场或偶场）、单帧、连续场、连续帧、间隔几场或几帧等多种采集方式；
◆ 硬件完成输入图像的比例缩放（SCALE）、裁剪（CLIP）；输入图像的大小、位置可灵活设置；
◆ 支持软件调整亮度、色调、色饱和度、对比度；
◆ 提供WINS及Linux环境下的开发工具及演示程序；支持VC、VB、BC、C＋＋ Builder等开发环境。
四、金相图像分析系统 SMRS-2010 简介 （专业定量金相分析软件）
金相图像分析系统（软件）融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，测量、评级结果快速、正确，符合国标和美国ASTM标准。系统界面全部汉化，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。 |
| |
|
|
