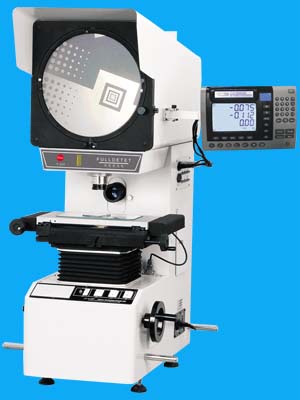

【FDL-3015测量投影仪-简介】
FDL-3015反像精密测量投影仪是光、机、电一体化的精密高效测量仪器，能高效率地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。广泛地应用于机械制造业、五金、精密塑胶、端子、模具、螺丝、仪器仪表和钟表行业等有关厂矿的计量室和车间。
【特点】
◆ 仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；座标测量示值误差可达(3+L/200)μm，L为被测长度(单位：mm)；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可为倒像
◆ 此投影仪为投影简升降，可承受超重荷的精密部件，而不影响其测量精度
【技术参数】
◆ 数显投影屏
-> 数显投影屏尺寸：Φ300mm -> 投影屏旋转范围：0°～360°
-> 旋转角度显示当量：1′ -> 旋转角度准确度：4′
◆ 工作台
-> 金属台面尺寸：354mm×228mm -> 玻璃台面尺寸：210×160mm -> X、Y分辨率：0.001mm
-> X坐标行程：150mm -> Y坐标行程：50mm -> Z坐标（调焦）行程：100mm
◆ 数显投影仪物镜
-> 物镜放大倍数：10× 物方视场（mm）：Φ30 物方工作距离（mm）：77.7
-> 物镜放大倍数：20× 物方视场（mm）：Φ15 物方工作距离（mm）：44.3
-> 物镜放大倍数：50× 物方视场（mm）：Φ6 物方工作距离（mm）：38.4
-> 物镜放大倍数：100× 物方视场（mm）：Φ3 物方工作距离（mm）：25.3
◆ 仪器准确度：（3+L/200）μm，L为测量长度，单位：mm
◆ 数据处理系统：DP-100多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出
◆ 工作台承重：15kg
◆ 仪器电源：110V/220V(AC)，50/60Hz，总功率400W
◆ 冷却方式：强制风冷(3轴流风扇)
◆ 照明光源
-> 透射照明24V 150W卤素灯 -> 反射照明24V 150W卤素灯
◆ 仪器使用环境：室温25℃±5℃，相对湿度不应超过60%
◆ 外形尺寸（mm）：792×544×975(长×高×宽)
◆ 仪器可选配件：微型打印机、光学寻边器等
◆ 仪器重量：130Kg |
| |
|
|
