|
|
 |
硬度计厂家-深圳市恒信杰科技有限公司www.hengxinjie.com |
| |
【布氏硬度计简介】
布氏硬度（HB）：是以3000Kg的载荷把用一定直径的钢球或硬质合金球压入材料表面，保持一段时间，去载后，负荷与压痕面积之比值，即为布氏硬度值（HB），单位为N/mm2。因为布氏硬度计的最大试验力可达到3000Kg，适合打铸铁等高硬度材料的工件。在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观又方便。布氏硬度计主要用于组织不均匀的锻钢和铸铁的硬度测试，锻钢和灰铸铁的布氏硬度与拉伸试验有着较好的对应关系。
布氏硬度计工作原理

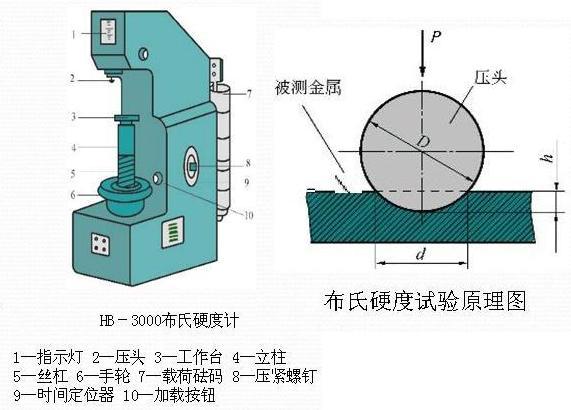

布氏硬度计的工作原理把一定直径的钢球，在一定试验力作用下,以一定的速度压入试样表面,经规定的试验力保持时间后卸除试验力。以试样压痕球形表面积上的平均压力来表示金属的布氏硬度值。见上面工作原理图示。
布氏硬度计的特点
布氏硬度试验的优点是其硬度代表性好，由于通常采用的是10mm直径球压头，3000Kg试验力，其压痕面积较大，能反映较大范围内金属各组成相综合影响的平均值，面不受个别组成相及微小不均匀度的影响，因此特别适用于测定灰铸铁、轴承合金和具有粗大晶粒的金属材料。它的试验数据稳定，重现性好，精度高于洛氏，低于维氏。此外布氏硬度值与抗拉强度值之间存在较好的对应关系。
布氏硬度试验的特点是压痕较大，成品检验有困难，试验过程比洛氏硬度试验复杂，测量操作和压痕测量都比较费时，并且由于压痕边缘的凸起、凹陷或圆滑过渡都会使压痕直径的测量产生较大误差，因此要求操作者具有熟练的试验技术和丰富经验，一般要求由专门的实验员操作。
布氏硬度计的应用
布氏硬度计主要用于组织不均匀的锻钢和铸铁的硬度测试，锻钢和灰铸铁的布氏硬度与拉伸试验有着较好的对应关系。布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。
布氏硬度试验条件的选择如同洛氏硬度试验关于标尺的选择一样，布氏硬度试验也要遇到试验条件的选择问题，即试验力F和压头球直径D的选择。这种选择不是任意的，而是要遵循一定的规则，并且要注意试验力和压头球直径的合理搭配，应用起来比洛氏硬度试验略显复杂。
|
|
|
