|
|
 |
硬度计厂家-深圳市恒信杰科技有限公司www.hengxinjie.com |
| |
洛氏硬度计测试原理：

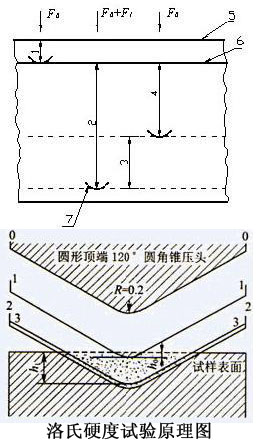

在规定条件下，将压头（金刚石圆锥、钢球或硬质合金球）分2个步骤压入试样表面。卸除主试验力后，在初试验力下测量压痕残余深度h。以压痕残余深度h代表硬度的高低。洛氏硬度试验原理如图所示。
1—在初始试验力F0下的压入深度；2—在总试验力F0+F1下的压入深度；3—去除主试验力F1后的弹性回复深度；4—残余压入深度h；5—试样表面；6—测量基准面；7—压头位置
如洛氏硬度试验原理图所示
洛氏硬度值按下式计算：
N－常数，对于A、C、D、N、T标尺，N=100；其他标尺，N=130；
h－残余压痕深度，mm；
S－常数，对于洛氏硬度，S=0.002mm，对于表面洛氏硬度，S=0.001mm。每一洛氏硬度单位对应的压痕深度，洛氏硬度为0.002mm，表面洛氏硬度为0.001mm。压痕越浅，硬度越高。洛氏硬度试验分为2种，一种是普通洛氏硬度试验，一种是表面洛氏硬度试验。洛氏硬度试验采用120度金刚石圆锥和1.588mm、3.175mm钢球三种压头，采用60kg、100kg、150kg三种试验力，它们共有九种组合，对应于洛氏硬度的九个标尺，即HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK。表面洛氏硬度试验采用120度金刚石圆锥和1.588mm钢球2种压头，采用15kg、30kg、45kg三种试验力，它们共有六种组合，对应于表面洛氏的六个标尺，即HR15N、HR30N、HR45N、HR15T、HR30T、HR45T。
|
|
|
